17.10.2003 (с)mos |
|
|
Встала задача: развесить по периметру машины фары равномерного рассеяного света для того, чтоб видеть, что творится по сторонам, когда ты едешь в полной темноте где-нибудь в лесу и фар ближнего света недостаточно. Проведенный анализ рынка фар показал, что они делятся на:
- Противотуманные, с лучом в виде узкой полосы
- Дальнего света, с направленым лучом куда-то вдаль.
Нормальных рассеяных фар я так и не встретил, поэтому решил смастерить сам. В магазине были куплены обычные противотуманки от Волги по цене 189р за штуку с лампочками галогенками 55 ватт по 9р штука. |
|
|
В магазине хозтоваров была куплена фольга пищевая Саянская по цене 29р за 10 метров. Также был куплен герметик (40р). |
|
|

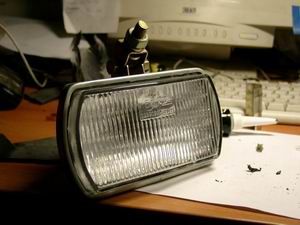

Итак.. Беру свежекупленную фару и разбираю ее на части, разгибаю железный хомут и отрываю от родного герметика стеклянный рассеиватель. |
|
|
Осматриваю рассеиватель на наличие лишних деталей. А это что за штучка? Зачем она нам будет перекрывать половину света от лампочки? |
|
|
Выдергиваю, выкидываю. =) |
|
|
Далее, беру нашу саянскую фольгу, вырезаю из нее новый рассеиватель по размерам примерно на 2-3см больше периметра фары.. |
|
|
..и заправляю ее поверх старого рассеивателя, при этом, стараясь сделать в ней побольше вмятин и неровностей. |
|
|
Такая штука получается.. |
|
|
Беру 40-рублевый черный герметик, наношу его по краям фольги.. |
|
|
Затем собираю всю конструкцию. Сверху кладу стеклянный рассеиватель, по краям прокладываю резиновые полоски, чтоб железный хомут плотнее прижал стекло к корпусу фары. |
|
|
Зажимаю все это дело железным хомутом, получаем готовую фару 55 ватт с полностью беспорядочно рассеяным светом. (слева с фольгой, справа оригинал, как было) |
|
|
Небольшие доработки: Плюсовой контакт на лампочку подводится по такой схеме, вставляется лампочка, сверху на нее вставляется пружинка-контакт, сверху прижимается крышкой с контактом. Выявлено, что контакт и пружинка не всегда совпадают, поэтому я решил эту проблему следующим образом.. |
|
|
Вырываю контакт из пластмассовой крышки.. |
|
|
Беру дрель и делаю сквозное отверстие. Теперь провод с клеммой одевается прямо на лампочку. Сверху на провод надевается колпачок, чтобы не затекала вода (колпачок идет в комплекте с фарой). |
|
|
..а чтобы лампочка прижималась к корпусу и не болталась втутри, вставляю полоску резины, которая будет прижиматься крышкой и прижимать лампочку. |
|
|
mos design J |
