• Все габариты, обозначенные в приведенных ниже данных - фактические.
• При использовании рулетки (желательно использование металлической рулетки) для измерения кузовных размеров, следите, чтобы не было перекручиваний и изгибов.
• Измерения должны производиться в центре установочных отверстий.
• Звездочка (*) после значения в точке измерения указывает, что другая точка измерений находится на противоположной стороне симметрично этой точке.
• Координаты точек измерения - расстояния, измеряемые по трем направлениям: "X", "Y", и "Z".

РАМА - WAGON

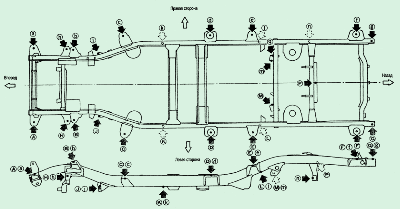

ДЕТАЛИРОВКА ТОЧЕК ИЗМЕРЕНИЯ

Точки	Диаметр отверстия, мм	Места расположения точек		Координаты, мм
				"X"	"Y"	"Z"
A, a	24		Отверстие крепления кузова	450	-488,5	21,2
C, c	28			605,0	597,5	-28,2
D, d	85			593,5	1637,0	-15
E, e	28			600,0	2135,0	104,7
F, f	85			593,5	3362,0	170
B, b	13		Отверстие в кронштейне для установки переднего аммотизатора	434,0	-7,7	181,9
G, g	25		Отверстие установки кузова сзади наружнего лонжерона	505,0	3530,0	170,0
H, h	10,5		Отверстие для установки бампера отдачи на нижнем рычаге подвески	447,0	-88,0	-14,9
J, j	27		Отверстие для установки тяги на подвеске	361,1	294,5	-158,9
K, k	13		Отверстие для вощения с нижней стороны внешнего лонжерона	510,0	1040,0	-135,0
L, l	13		Отверстие для установки ограничителя момента затяжки снизу внешнего лонжерона	510,0	2210,0	17,2
M, m	14		Отверстие крепления верхнего рычага на подвеске	268,0	2381,6	5,0
q	14			332,0	2396,4	5,0
n	14		Отверстие для установки диагональной тяги в передней части подвески	496	2840,5	-55
P	11		Отверстие для установки топливного бака в центре автомобиля	0,0	2878,0	106,0
